16 juin 2009 2 16 /06 /juin /2009 17:25

ce faisait longtemps!!
les dernière modifications faite depuis le mois d avril sont que le spider a maintenant ça voile et son numéro F 254 ,
cette voile est différente des autres car je l ai faite tout en toile de SPIE et pour les lattes j ai utilisé une plastique transparent que j ai pris pour faire du thermoformage, elle est en 2 partie , le fourreau et la voile sans laize tiré du patron de la  voile sandsession, elle marche très bien même par  petit vent


et quelque semaine plus tard je me suis décidé car les vieilles roues ne tournaient plus rond, et glissaient énormément à faire de nouvelle roue.Sur différent forum http://charrc.free.fr/forum/index.php et http://forum.modelisme.com/viewforum.php?id=99 et en allant voir des blogs d autre passioné tel que http://free-kadel-one.over-blog.com/ , http://picasaweb.google.com/boucduloch/DesJantesDeDejantesSuite?feat=directlink# et d autre encore  merci a eux
donc j ai découpé les cd avec un gabarit ( un mini cd 80mm ext) , si vous voulez avoir des flasque transparente prenez des cd vierges le brillant s enlève tous seul
mais non
j ai préféré un peu de poids au final elles font 76g avec le roulement
1 ère étape découpé a la scie cloche de 83mm  ext 4 fois 3 plaque de 4mm de pvc transparent qui fait un rond de 80
2 ème étape découpé a la scie cloche de 22 mm ext les 8 rond/12 de 80 mm
3ème étape perçé  a 15 mm les 4 plaques restante
4ème étape collé 3 plaque ensemble , pour être bien centré j utilisais la scie cloche de 83mm puis serré par des serts joints répété l opération 4 fois

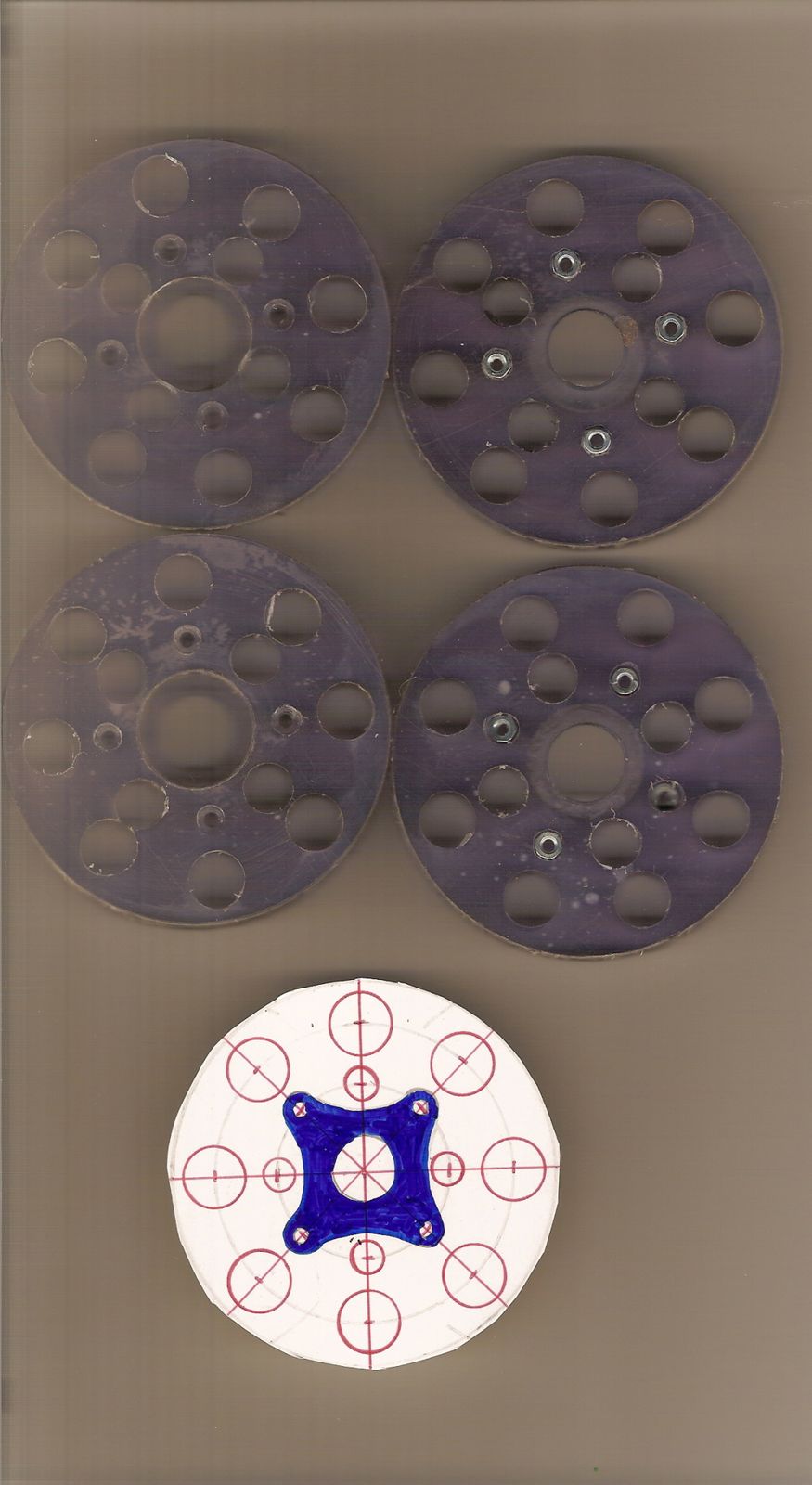

5ème étape perçé divers trous a l aide du gabarit fait avant en pvc le tous pour allègé de 20g par roue
6ème étape collé le joint wc 110*70*15 a 3.10 brico dépo.  ou  110*70*16 a 6.85 a Mr brico.....a la glue ( les deux ce vale j ai d abord pris au plus chère car il n y en avait plus au moin chère)
7 ème étape fabrication de l étoile qui bloquera le roulement puis mise en place du roulement avec un petit joint de plombier pour récupérer le1mm manquant
8ème étape ponçage des roues pour lors donner la forme
et voila différente photo
avant la gomme!















et pour finir j ai modifié mes fusée car les roues ne font plus que 110 ext et qu avant 120mm, j ai rajouté 15mm sur le plan

a gauche l ancienne fusée et a droite la nouvel fusée, comme le char ne tape plus le sol et la garde au sol est de 30mm
